Обратный клапан 358 параметры:
Рабочее давление: max 25 bar;
Типоразмеры: DN100-400 PN16-25, ANSI 150;
Климатическое исполнение: У и ХЛ (до -60*С).
Применение:
ПРИРОДНЫЙ ГАЗ, ПРОПАН-БУТАН,
ВОЗДУХ, АЗОТ и ТЕХ. ГАЗЫ.

Описание работы обратного клапана 358

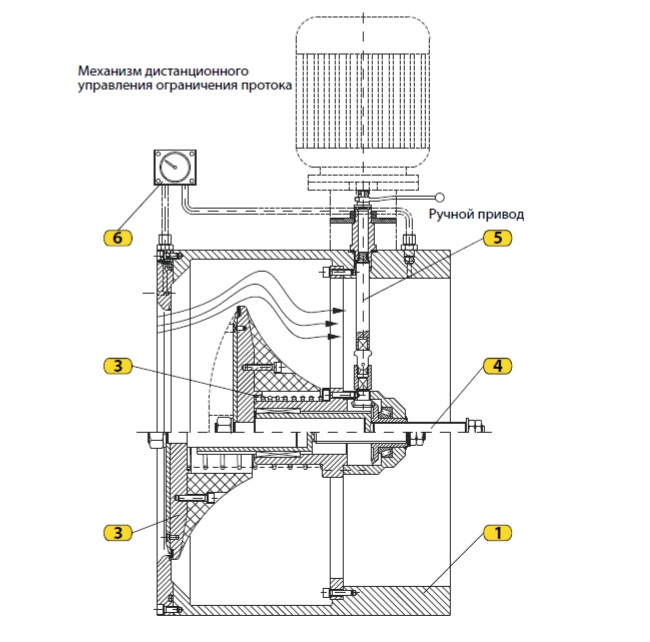

Общая схема обратного клапана 358

При проходе через клапан газ воздействует на затвор (позиция 2) и отодвигает его назад, сжимает пружину (поз. 3), приводя клапан в положение открыто. Стержень (поз. 4) ограничивает ход затвора в зависимости от требуемого протока, а передаточный механизм (поз. 5) осуществляет только передвижение стержня. За ограничением протока можно следить на манометре дифференциального давления (поз. 6), так как снижение протока вызовет падение дифференциального давления и наоборот. Если произойдет обратный удар давления, затвор, вследствие силы пружины будет продвинут вперед и закроет клапан, не позволяя протоку идти в противоположном направлении. Когда давление газа за запором уменьшится, клапан автоматически откроется и работа возобновится. Обратный клапан тип: 368 устанавливается в горизонтальные трубопроводы между стандартными фланцами – сэндвич-исполнение. Фланцы (между которыми устанавливают клапан) должны быть параллельными (с максимальным допустимым отклонением до 3°) для правильного прилегания поверхностей клапана и фланцев. Все стальные позиции клапана защищены от коррозии оцинкованием.
