Одоризатор газа

Одоризатор газа предназначен для добавления в примесь газа предписанное количество химических веществ с характерным запахом(одоранта). В случае утечки газа в местах возможных повреждений газовых установок, примесь облегчает возможность обнаружить эти участки, восстановить и повысить уровень безопасности.

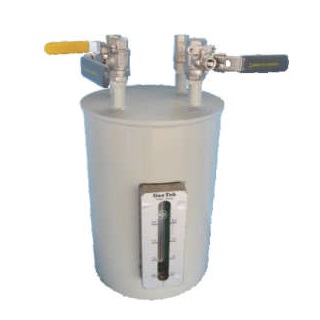

Абсорбционный одоризатор газа 431
Класс давления 4(12) бар
Производительность: 100 ст.м³/ч

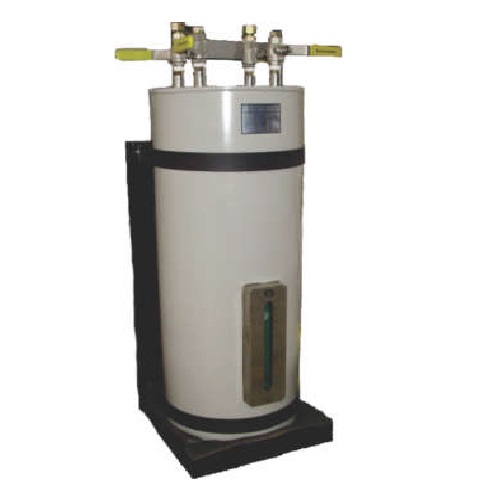

Абсорбционный одоризатор газа 432
Класс давления 4(12) бар
Производительность: 500 ст.м³/ч

Абсорбционные одоризаторы: 431 и 432 предназначены для постоянного добавления в природный газ средств для одоризации (одорант), пропорционально расходу газа. Характерный запах одоранта смешивается с природным газом в камере резервуара одоризатора, а по выходному соединению он вводится в основной газовый поток через регулирующий клапан.

Резервуар одоризатора имеет теплоизоляцию и помещается над землей в установку RS или MRS. Подключение одоризатора осуществляется через фланцевый узел регулирующего клапана, который крепится к узлу действующей установки с выходом из RS или MRS.

Абсорбционные одоризаторы: 431 и 432 предназначены для рабочего давления до 4 бар(по особому требованию до 12 бар). Максимальный расход для типа: 431 — 100 ст.м³/час, тогда как для типа: 432 — 500 ст.м³ / ч.

Заправка одоризатора газа

Перед запуском одоризатора, необходимо заполнить его одорантом. Необходимо внимательно следить за исправным наполнением одоризатора до максимального объема, который для типа: 431 составляет 1,7 л, а для типа: 432 — 7,5 л, заполненные минимальным количеством одоранта. Минимальное количество одоранта в резервуаре одоризатора — это количество, которое при равном расходе и уровне одоризации, сигнализирует о необходимости заправки в течении следующих 8-10 дней. Для типа: 431 минимальное количество одоранта составляет 0,5 кг, а для типа: 432 — 1,5 кг. Треть минимального количества является осадком примесей, которые накапливаются со временем на дне резервуара. Удаление осадка по запросу осуществляет производитель или уполномоченным ремонтник — компания, специализирующаяся в области одоризации природного газа.

Контроль и запуск одоризатора газа

Чтобы отрегулировать и запустить одоризатор, необходимо проконтролировать герметичность. Герметичность должна быть во всех соединениях одоризатора, в случае проницаемости какого-либо соединения нужно сначала ее устранить и добиться абсолютной герметичности устройства. Только тогда одоризатор готов к установке и вводу в эксплуатацию.

За счет постепенного открытия кранов, газ пропускается в резервуар одоризатора, смешивается с одорантом, затем смесь поступает в газовый поток.

Запуск одоризатора сопровождается включением, прежде всего, настройки Δp на регулирующем клапане за счет перемещения рукоятки, и контролем перепада давления на дифференциальном манометре. Чтобы на дифференциальном манометре выполнить измерение Δp, закрывается кран на входе и кран на выходе.

Клапан на дифференциальном манометре находятся в открытом положении изначально, тогда как краны дифференциального манометра и на импульсных соединениях тоже открываются (до полного открытия). Клапан на манометре закрывается и высчитывает Δp. Дальнейшая регулировка осуществляется на регулирующем клапане до достижения значения в 100-150 мбар для летнего потребления и 150-200 мбар для зимнего потребления. Затем краны на импульсных соединениях дифференциального манометра закрываются, а клапан на манометре ставится в открытое положение.

Кран входного соединения постепенно открывается (до полного открытия), а затем открывается кран выходного соединения. Обязательно с каждым одоризатором, особенно с абсорбирующими, необходимо контролировать уровень одоризации (концентрация природного газа в одоранте мг/ст.м³) уровень запаха, а затем при необходимости корректировать одоризатор, в зависимости если запах слабый или слишком сильный. Контроль расхода одоранта рассчитывается по значению уровня (в кг), разделенному на значение потребляемого газа (значение поправки ст.м³), и таким образом узнается концентрации одоранта в природном газе за предыдущий период (еженедельный или двухнедельный контроль).
